選用應變式稱重傳感器與使用原則
選用應變式稱重傳感器與使用原則
8N8廣州南創電子科技有限公司
一.
稱重傳感器的選用
8N8廣州南創電子科技有限公司
1. 構造型式的挑選
8N8廣州南創電子科技有限公司
盡管，從理論上講，任何稱重體系能夠配用任何構造型式的傳感器。可是，從可靠性、準確性以及經濟合理性等方面思考，不一樣的挑選則會發生不一樣的效果。例如，一個由容器的稱重體系，它既能夠用一個稱量計劃較大的
傳感器，用簡略的懸吊體系懸掛起來作為吊秤，也能夠用容量較小的傳感器將容器支持起來作為支持式容量秤。一樣，別的衡器，都能夠用傳感器支持臺面的辦法，或是用專門的吊掛體系。那么究竟如何進行合理的挑選呢？明顯，當咱們比照了解支持式和懸吊式稱重體系的優缺陷往后，再挑選傳感器的構造辦法，就簡單多了。
8N8廣州南創電子科技有限公司
8N8廣州南創電子科技有限公司
（1） 支持式體系中的傳感器構造辦法
8N8廣州南創電子科技有限公司
支持式體系中的傳感器處于重力緊縮的狀態下，運用最為廣泛。因為它所能結束的稱重計劃很寬，分外是稱重的上限值很大，能夠抵達數百噸。它能夠用最簡略的辦法結束過載維護，乃至因為傳感器的構造特征所造成的，能夠無需過載維護設備。連同其輔佐設備，在稱重體系中所占的幾許空間小，且設備十分簡練。
8N8廣州南創電子科技有限公司
支持式體系稱中的缺陷，就是需要一貫確保重物的重力線經過
傳感器的承重軸線，并且不受側向沖擊力的影響。因而，傳感器自身要有超卓的抗側向才調。一同，在測向沖擊力效果下，傳感器及其重力引進設備應具有靈敏復位的才調和維護設備。
8N8廣州南創電子科技有限公司
如今，用于支持式稱重體系中的傳感器，較多選用以下比照好的構造辦法：
8N8廣州南創電子科技有限公司

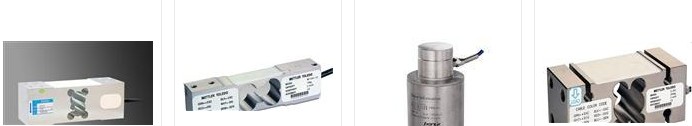

● 剪切懸臂梁。能夠分為單懸臂梁和橋式。其超卓特征是：容量大，幾許規范?。ǚ滞飧叨刃。箓炔耪{強，設備簡略，且對力引進安排的懇求不高。
8N8廣州南創電子科技有限公司
● 剪切輪輻式。它也具有上述特征。
8N8廣州南創電子科技有限公司
● 簡略的、具有抗側向力膜片和專門重力引進設備的柱式傳感器。因為其具有成本低、容量大等特征，仍然是被挑選的目標。
8N8廣州南創電子科技有限公司
● 軸對稱曲折環。選用了軸對稱測量和應變計體系以及一同的彈性體構造，所以具有極優的重復性和長期穩定性；側向力、力的方向歪斜、偏載、沖擊及其它鴻溝力煩擾，對其稱量精度的影響均很小；并且即便在實踐稱量負荷只需額外量程的 15% 的情況下，其量程精度仍然契合 OIML 對商貿電子秤計量最小負荷。此外，軸對稱傳感器不只適用于靜態稱量，并且也用來進行動態稱量，這也是本公司的專利產品中的一種。
8N8廣州南創電子科技有限公司
（２）懸吊式體系中的傳感器構造辦法
8N8廣州南創電子科技有限公司
懸吊式稱重體系的特征：傳感器處在受重力拉伸的狀態下，重力的方向與傳感器的幾許軸線一同，有比照好的復位功用。其缺陷，也就是抗側向才調差和對幾許空間規范懇求相對較高。
8N8廣州南創電子科技有限公司
懸吊式體系體系中的傳感器，較多地選用以下比照好的構造辦法：
8N8廣州南創電子科技有限公司
S 型傳感器?？捎脝慰住㈦p控曲折梁構造或是盲孔構造，其受力軸線與幾許軸線簡直一同。
8N8廣州南創電子科技有限公司
板環拉伸構造。具有上述構造一樣的特征。但加工簡略。
8N8廣州南創電子科技有限公司
2. 傳感器量程挑選
8N8廣州南創電子科技有限公司
在稱重體系中，傳感器的量程計劃應根據以下一些原則合理挑選，才調取得滿意的準確度并具有滿意的靈敏度和過載維護可靠性。
8N8廣州南創電子科技有限公司
單個傳感器靜態稱重體系：
8N8廣州南創電子科技有限公司
固定負荷（秤臺、容器、料斗等） + 改變負荷（需稱量的負荷） ＜ 60% 所選用傳感器的額外載荷。
8N8廣州南創電子科技有限公司
多個傳感器靜態稱重體系：
8N8廣州南創電子科技有限公司
固定負荷（秤臺、容器、料斗等） + 改變負荷（需稱量的負荷） ＜ 60% 所選用傳感器的額外載荷×所配傳感器數量。
8N8廣州南創電子科技有限公司
動態稱重體系主要根據具體工況另行思考相應地沖擊導致的附加載荷的影響。在同一個稱重體系中，有必要選用額外量程一樣參數共同的傳感器。
8N8廣州南創電子科技有限公司
